圖5為掃描速率100 mV·s-1時700℃不同電極不同狀態的CV曲線圖及電化學性能。從圖5可以看出：在As-grown狀態、Anodic狀態和Cathodic狀態下，As-grown狀態電極的峰電流最大，氧化峰和還原峰電勢差ΔEp為最小，經過陽極極化后氧化峰的峰位甚至正移到0.6 V處，還原峰非常不明顯并負移至-0.2 V附近，峰電流也是3種狀態中最小的；經過陰極極化后，Cathodic狀態的曲線不能完全恢復到As-grown狀態，峰位和曲線形狀的變化與摻硼量有明顯地相關性；As-grown狀態微電極隨摻硼濃度的變化，不同樣品的Epa、Epc和ΔEp保持不變，這說明摻硼濃度的變化對As-grown狀態微電極在K3［Fe（CN）6］溶液體系中的電化學性能影響不大；Cathodic狀態微電極隨摻硼濃度的增加氧化峰電位向負方向移動，而還原峰則向正方向移動，ΔEp不斷減小，但ΔEp始終大于As-grown狀態的，這說明金剛石表面在陽極極化過程中產生的氧端基在陰極極化后并沒有完全轉變成氫端基，轉變的程度隨摻硼量的增加而加大。

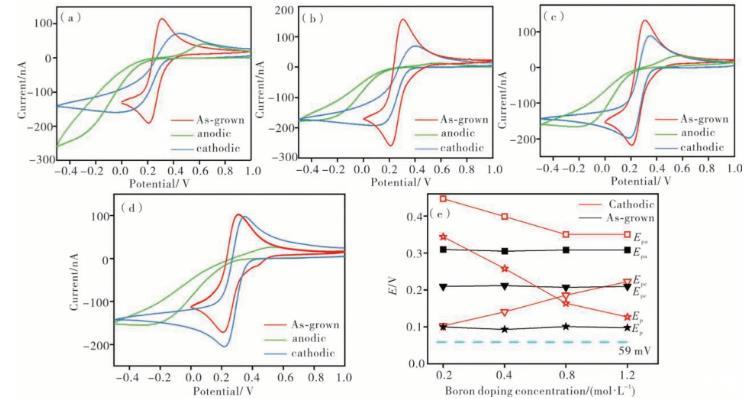

圖5在700℃、掃描速率100 mV·s-1下不同摻硼濃度的BDD微電極在KCl+K3［Fe（CN）6］溶液中的CV及Epa、Epc和ΔEp曲線圖

利用同一個樣品在As-grown和Cathodic狀態下ΔEp的變化量（Variation）來衡量電極從氧端基恢復到氫端基的難易程度，即Variation值越大，越難恢復。圖6為不同溫度沉積的電極的ΔEp值及不同狀態下ΔEp的變化量曲線圖。從圖6可見，對于As-grown狀態的電極，不同溫度下其ΔEp的值幾乎不變，而陰極極化后不同溫度沉積樣品的Variation均隨摻硼量的增加而變小，這說明隨著摻硼量的增加氧終端恢復為氫終端的難度降低。由于［Fe（CN）6］3-/4-體系對金剛石表面的氫、氧終端非常敏感，而表面氫、氧終端的變化最終反映在ΔEp的變化上。As-grown狀態的電極在富氫氣環境下獲得，其表面充滿氫端基而表現出一致的電化學性能，經過電化學陽極氧化處理后BDD電極表面部分C—H基團逐步轉化為C—O基團，其中（100）面主要是形成羰基（C O）和乙醚基（C—O—C），而在（111）面則主要形成的是羥基（C—OH），這些碳氧基團阻止了電化學反應在電極表面的反應，降低了電化學反應的速率，使得ΔEp增加、峰電流減小。有研究表明，在0.1 mol·L-1的H2SO4溶液中、在2.4 V下經60 min的電化學陽極極化，在金剛石表面會形成羰基（C O）、羥基（-OH）等含氧基團，表面的O/C比達到了12%，而原生的As-grown狀態的金剛石表面的O/C比則小于1%；經過陰極極化處理后，金剛石表面部分氧端基轉變?yōu)闅涠嘶?，提高了電化學反應活性，使得電位差變??；摻硼量越大，Variation越小，金剛石電極越容易通過陰極極化使電極從氧端基的表面恢復到氫端基的表面。

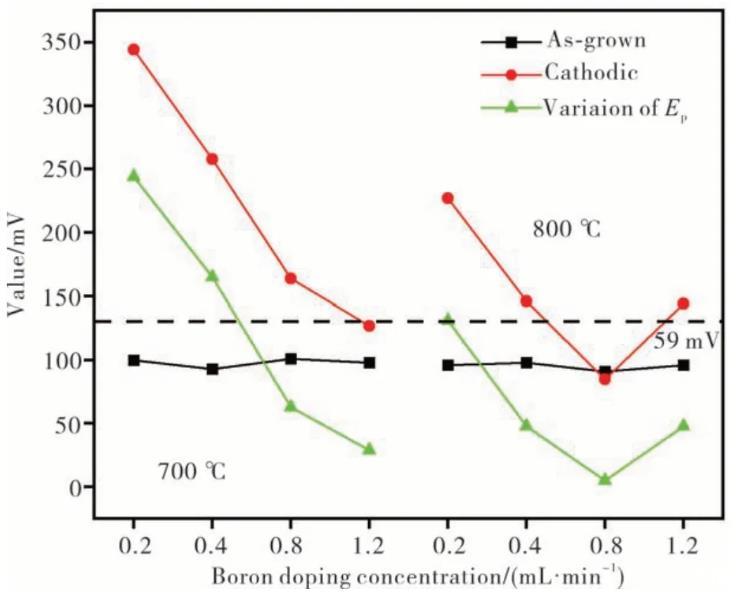

圖6 BDD微電極在KCl+K3［Fe（CN）6］溶液中100 mV·s-1掃描速率下不同狀態的ΔEp和ΔEp變化量曲線

3結論

（1）BDD微電極薄膜形貌受摻硼濃度的影響較為復雜。在700℃時，B2H6流量的變化對薄膜形貌影響不大，獲得的層狀晶粒一致；溫度為800℃時，B2H6流量低于0.8 mL·min-1時，能獲得刻面清晰的高質量BDD薄膜；但是，隨著B2H6流量進一步增加，會減小晶粒尺寸、降低薄膜質量。

（2）通過電化學陰極極化手段將BDD電極表面的氧端基氫化為氫端基，這一過程受摻硼量的影響顯著，隨著摻硼量的增加氧端基氫化為氫端基的難度降低。
