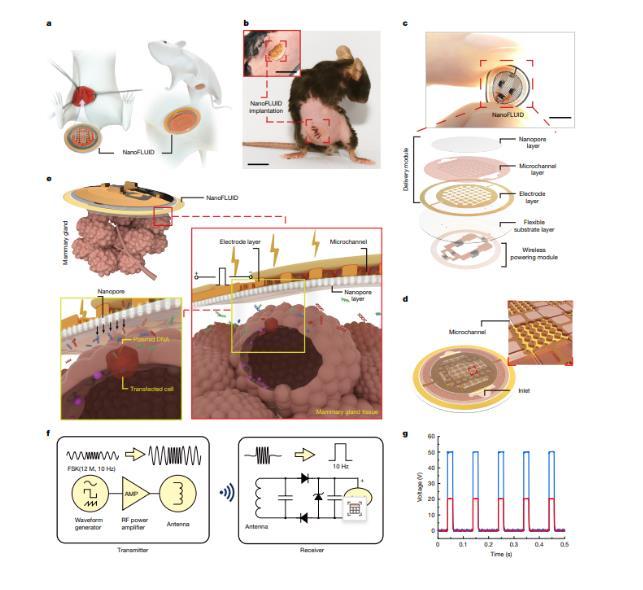

“納米孔-微通道-微電極”3D結構是一種前沿的微納系統設計，通過多尺度結構整合實現高靈敏度檢測、高效物質傳輸或精準電信號操控。以下是其核心揭秘：

1.結構組成與功能

納米孔（1-100 nm）：

功能：分子/離子選擇性過濾、單分子檢測（如DNA測序）、限域效應增強信號。

材料：氮化硅、石墨烯、固態納米孔或生物蛋白孔（如α-溶血素）。

微通道（1-100μm）：

功能：連接納米孔與宏觀系統，實現低阻力流體輸運、預過濾或樣品富集。

設計：蛇形或分形結構以增加接觸面積，集成閥門控制流動。

微電極（亞微米至微米級）：

功能：施加電場（電滲流、電泳）、電化學傳感、阻抗測量或局部加熱。

材料：金、鉑、碳納米管，可能修飾導電聚合物（如PEDOT:PSS）增強性能。

2.3D集成關鍵技術

制造工藝：

自上而下：光刻（如電子束光刻制納米孔）、反應離子刻蝕（RIE）形成微通道，濺射/電鍍沉積微電極。

自下而上：納米孔自組裝（如DNA折紙術），微通道3D打印（雙光子聚合），電極納米線原位生長。

異質集成：

通過晶圓鍵合（如SiO?熔融鍵合）將不同材質的納米孔、微流控層和電極層垂直堆疊，形成3D互連。

3.核心應用場景

生物傳感：

單分子檢測：納米孔測序時，微電極實時讀取離子電流變化，微通道緩沖溶液交換。

疾病診斷：集成微電極的阻抗譜分析循環腫瘤細胞（CTC）。

納米流體器件：

離子二極管：納米孔不對稱結構+微電極調控離子整流，用于仿生膜。

能源與催化：

微通道內負載催化劑，納米孔限域效應提升反應效率，微電極監測中間產物。

4.技術挑戰

制造精度：納米孔與微通道的對準需亞10 nm精度，防止泄漏或信號串擾。

界面效應：固-液-電三相界面易產生非特異性吸附，需超親水/疏水修飾。

信號噪聲：微電極在高頻下的電化學噪聲需差分放大或鎖相檢測抑制。

5.前沿進展

動態調控：

光控微電極（如AZO透明電極）耦合納米孔，實現光-電協同操控分子傳輸。

AI輔助設計：

機器學習優化微通道幾何形狀（如特斯拉閥結構），降低擴散熵增。

未來方向

片上實驗室（Lab-on-a-Chip）：將3D結構集成到便攜設備，實現“樣本進-結果出”的即時檢測。

腦機接口：納米孔膜模擬突觸間隙，微電極陣列記錄神經信號。

這種多尺度3D結構通過協同效應突破了傳統器件的性能瓶頸，但跨學科協作（微納加工、流體力學、電化學）仍是進一步突破的關鍵。
