2結果與討論

2.1表面形貌及成分

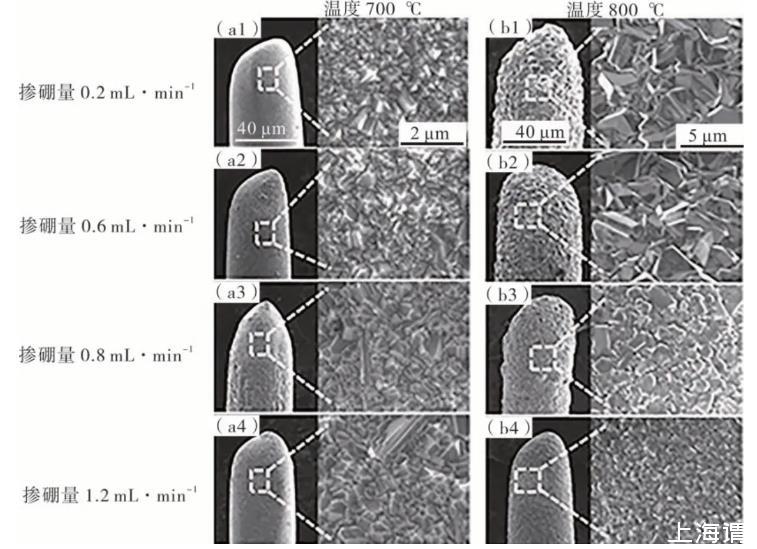

圖2為不同沉積參數下BDD微電極表面形貌SEM圖。從圖2可見：當沉積溫度為700℃時，摻硼濃度的變化對薄膜的形貌影響不大，薄膜致密連續，大量的晶粒呈現葉層狀結構，晶粒大小約為1μm；當沉積溫度為800℃時，摻硼量為0.2和0.4 mL·min-1時，隨著沉積溫度的升高晶粒變得粗大約為5μm；當摻硼濃度增大到0.8和1.2 mL·min-1時，金剛石晶粒尺寸反而變小，晶面和晶界變得很模糊，出現蝴蝶狀的晶粒形狀。值得注意的是，當沉積溫度為800℃時，摻硼量為0.2和0.4 mL·min-1的電極尺寸大于摻雜量為0.8和1.2 mL·min-1的，這說明沉積氣氛中硼含量過高不僅會降低薄膜質量，還會降低薄膜的生長速率，這種抑制作用在較高溫度下更加明顯。究其原因是因?yàn)樵谳^高溫度下能形成更多激活態的硼原子，其替換碳原子進入金剛石晶格中，過量的硼會誘發更多的結構缺陷，這些缺陷成為新的形核點，有利于提高金剛石的形核率，同時阻礙晶粒的長大，使得晶粒得到細化，同時也在一定程度上破壞了晶粒的完整性，從而使晶形變差，導致薄膜質量下降及生長速率降低。

圖2不同BDD薄膜表面的SEM圖

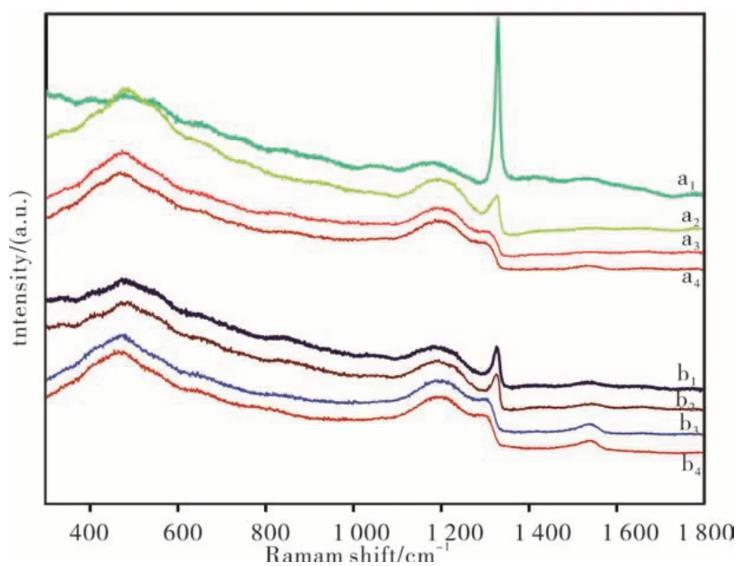

圖3為不同沉積參數下BDD薄膜的Raman光譜圖，其中a1—a4為溫度700℃、摻雜量分別為0.2、0.4、0.8和1.2 mL·min-1，b1—b4為溫度800℃，摻雜量分別為0.2、0.4、0.8和1.2 mL·min-1。

從圖3可見：當溫度為700℃時，硼摻硼量為0.2 mL·min-1，位于1 332 cm-1處存在金剛石一階特征峰的強度很高、半高寬較小、峰形輕微不對稱，未觀察到明顯的與非金剛石成分有關的特征峰，位于500和1 200 cm-1處出現了強度較小的2個與硼摻雜相關的峰，說明低摻雜量金剛石薄膜具有優異的質量；當摻硼量增加到0.4 mL·min-1時，金剛石的特征峰強度明顯降低、不對性增加，與硼摻雜相關的峰強度明顯增加，未觀察到與sp2相關的特征峰，說明金剛石薄膜質量很高；當摻硼量增加到0.8 mL·min-1時，金剛石的特征峰幾乎消失；當摻硼量繼續增加到1.2 mL·min-1時，在1 500—1 600 cm-1處出現了一個與非金剛石sp2相關的小峰，說明隨著氣氛中硼含量的增加薄膜質量變差。

當沉積溫度提高到800℃，隨著摻硼量增加，與硼有關的雙峰強度增加，金剛石的特征峰寬化且強度不斷降低、不對稱性逐漸增強，并且金剛石樣品的特征峰強度相對于700℃相同摻硼量的更低，這種不對稱性，主要是由于摻硼引起的離散聲子態和連續電子態之間的fano效應導致的，當摻硼量較大時拉曼光子和雜質帶發生相互作用使電子發生躍遷，導致光子能量降低，從而使金剛石的特征峰向低頻方向移動且峰值變?。涣硗?，在1 500 cm-1附近出現的sp2非金剛石相特征峰強度也在增加，說明隨著氣氛中硼濃度和沉積溫度增加薄膜質量下降，這與SEM表面形貌觀察結果一致，這主要是因?yàn)闇囟鹊纳邥?huì)提高氣體裂解效率而增加氣氛中含硼活性粒子濃度，從而使基片表面的碳原子獲得足夠的能量，更多的硼原子在實驗過程中被結合到金剛石晶格中，形成更多的缺陷和石墨相。

圖3不同BDD薄膜的Raman圖

2.2 BDD微電極的電化學性能

電極/電解液界面結構隨電極表面狀態不同而發生變化，這些表面狀態的變化嚴重影響著對物質的電化學檢測分析。對金剛石電極來說，表面氫終端和氧終端是最簡單的兩種表面狀態，其狀態的變化與金剛石的表面結構存在著直接的聯系。由于［Fe（CN）6］3-/4-對金剛石電極表面的電子態密度、微結構和清潔度十分敏感，特別是對氫、氧端基異常敏感，所以選用［Fe（CN）6］3-/4-氧化還原體系，通過電極上發生的電化學反應將BDD電極的表面狀態和表面結構聯系起來。

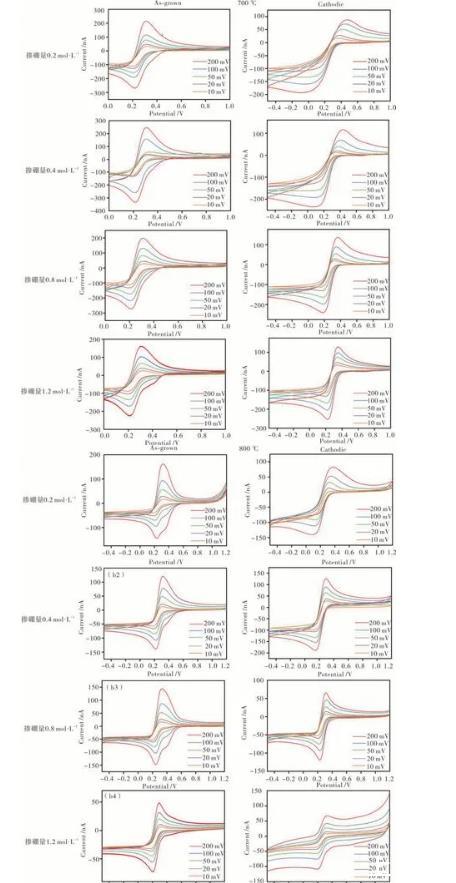

圖4為在CH4為1%（體積分?jǐn)?shù)）、700和800℃下沉積的不同摻硼濃度的BDD微電極在KCl（0.1 mol·L-1）+K3［Fe（CN）6］（1 mmol·L-1）溶液中的CV圖。其中，As-grown為原生狀態的BDD微電極測得的CV圖，而Cathodic狀態是As-grown對應的微電極經過線性伏安掃描（0—3V、100 mV·s-1）10次陽極極化后（anodic狀態），再經過-4 V陰極極化600 s后的CV圖。

從圖4可以看出：當沉積溫度為700℃時，As-grown狀態下的微電極在不同的掃描速率下，不同摻硼濃度電極的CV曲線均具有峰形對稱的成對氧化還原峰，并且隨掃描速率增大氧化還原峰電流增大，而陽極（Epa）和陰極（Epc）峰電位基本不變，表明電極表面進行的電化學反應具有良好的可逆性；隨摻硼濃度的增大，As-grown狀態下氧化還原峰型和峰電位差（ΔEp）未發生變化；經過陽極和陰極極化后，Cathodic狀態下的電極CV曲線相對As-grown狀態下的CV曲線發生了顯著的變化，特別是硼摻量越少變化越明顯；當摻硼量為0.2和0.4 mol·L-1時，氧化還原峰的峰形出現了不對稱，雖然峰電流隨掃描速率增大而增大，但陽（陰）極峰電位Epa（Epc）朝著正（負）電位方向漂移，電極表面發生準可逆電化學反應；當摻硼量進一步增大到0.8 mol·L-1時，氧化還原峰型基本對稱，峰位隨掃描速率的變化有輕微的變化；當摻硼量達到1.2 mol·L-1時，峰型和峰位與As-grown狀態一樣，峰型對稱，并且氧化還原峰位不隨掃描速率的變化而變化；800℃沉積的BDD微電極電化學性能隨摻硼量的變化規律與700℃微電極的規律的基本一致，但800℃不同電極經過極化后背景電流變小，這主要是電化學極化凈化了電極表面；當摻硼量為1.2 mol·L-1時，由于摻硼量過多使電極表面的形貌異常，導致其CV曲線經過極化后變化異常，背景電流變得很大，這是由于800℃沉積得到的薄膜主要是由大的光滑的（100）面組成，而700℃時薄膜的表面形貌主要是由一些粗糙的（111）面形成的葉層狀的晶粒組成，但是兩者電化學性能變化規律一致，與摻硼量呈現明顯相關性，進一步說明在這種體系中陰極極化氫化的程度主要受摻硼量的影響。

圖4不同BDD微電極在KCl+K3［Fe（CN）6］溶液中不同掃描速率CV圖
